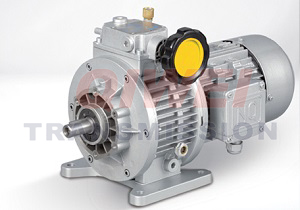

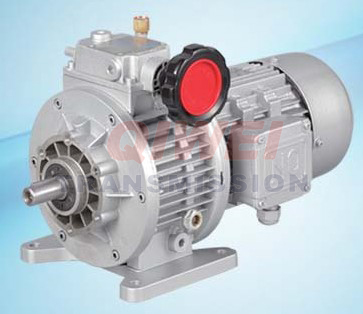

MB无级变速机

MB无级变速机产品概述:
MB系列无级变速机经多年来在实践使用中，证明在众多的无级变速机家族中，具有独特风格，由于该系列产品设计结沟台操作方便、传动稳定等特点，所以广泛用于食品机械、印刷、造纸机械、橡胶、塑料机械、陶瓷机械、制药机械及各种工作生产流水线中的要求工艺参数多变和速度连续变化的场合，还具备了新产品试制过程中探求机器最佳的工作速度。

性能特点:
1、MB变速机调速精度高，调速精度在0.5-1转，这是同类产品的佼佼者。
2、高度范围大调速范围Rb=5。
3、本系列变速机所有传动件都经过严格处理、精密加工、研磨、接触与润滑性能良好，所以运转平稳转噪音低、使用寿命长。

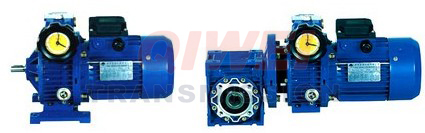

4、MB变速机最大的特点就是有效地能当各种齿轮减速机、摆线减速机、蜗轮减速机、减速电机相结合使用，从而增大了输出转矩和实现了各种不同场台的最低和最高输出转速，具有良好的适应性。
5、MB变速机的输出转矩和功率时随替输出转数的变化而变化。具有变转矩、变功率的机械特征.

概述:
    MB行星摩擦式无级变速器主要由压紧的主动轮装置、摩擦传动机构、调速控制机构组成。是目前广泛通用的一种变速器。在国外，意、德、日、英等国都有生产。

工作变速原理:
    带锥度的主动轮(12)和压盘(13)被一组碟形弹簧(14)压紧，输入轴(15)和主动轮用平健联接，组成压紧的主动轮装置。
    一组带锥度的行星摩擦轮(10)内侧被夹在主动传输线和压盘之间，外侧夹在带锥度的固定环(11)和调速凸轮(9)之间组成副摩擦。当压紧的主动轮装置运转时，行星摩擦轮就作纯滚动，由于固定环和调速凸轮不动.因此行星轮在自转的册时也作公转，通过行星摩擦轮的中心轴及滑块轴承(5)而带动行星架(2)转动。
    在转动手轮改变角向位置的同时，调速凸轮的端而曲线经平面轴承(4)和固定平面凸轮(3)的端面曲线作用.使调速凸轮产生轴向移动，从而匀速地改变调速凸轮的固定环之间的间隙，使行星摩擦轮产生径向移动，从而匀速地改变了行星轮与主动轮、压盘及固定环、调整凸轮摩擦处的工作半径，稳定地实现了无级变速。

二、性能特点
    1、高强度:在加冲击负载或机器逆转时，本机性能可靠，能精确传动:无后座力。
    2、变速范围大:变速比均为1:5，即输出转速可在1:45至1:7.25之间任意变化。
    3、调速精度高:调速精度为1--0.5转。
    4、性能稳定:本机的传动部件都经过特殊的热处理，精密加工摩擦部位，润滑良好，运行平稳、噪声低、
        寿命长。
    5、同轴结构:输入轴、输出轴同向旋转，体积小、重量轻。
    6、组合能力强:本机可与各种类型减速机组合，实现低转速.大扭矩的变速效果。
    7、在允许负载的情况下.调定的转速恒定。
    8、全机密封.可适用于潮湿、多尘、有轻度腐蚀性的工作环境。

五、输出转速的显示
1、快慢手轮:直接看不出转速。
2、指针手轮:指针上显示的速度与实际输出轴转速有3°-5°转的偏差
3、数码测速仪:显示速度与实际输出转速完全一致。
六、工作湿度
    部件摩合(空机运转)开始时，温升可高于环境温度的40°-50°，当运转60-80小时后，温度逐渐降低。温度约高于环境温度25°，并保持恒定。
    注:若用2级电机时，温度升高10°-20°属正常。
